Garante alinhamento preciso entre componentes conectados
Em sistemas mecânicos, o alinhamento preciso entre motores, caixas de engrenagens e unidades acionadas é essencial para uma operação estável. Fabricamos componentes adaptadores desde 2011 e fornecemos peças de conexão de flange para a Sany Heavy Industry, onde são necessárias concentricidade estrita e precisão de posicionamento. Essa experiência apoia nossa capacidade em estruturas de conexão de precisão.

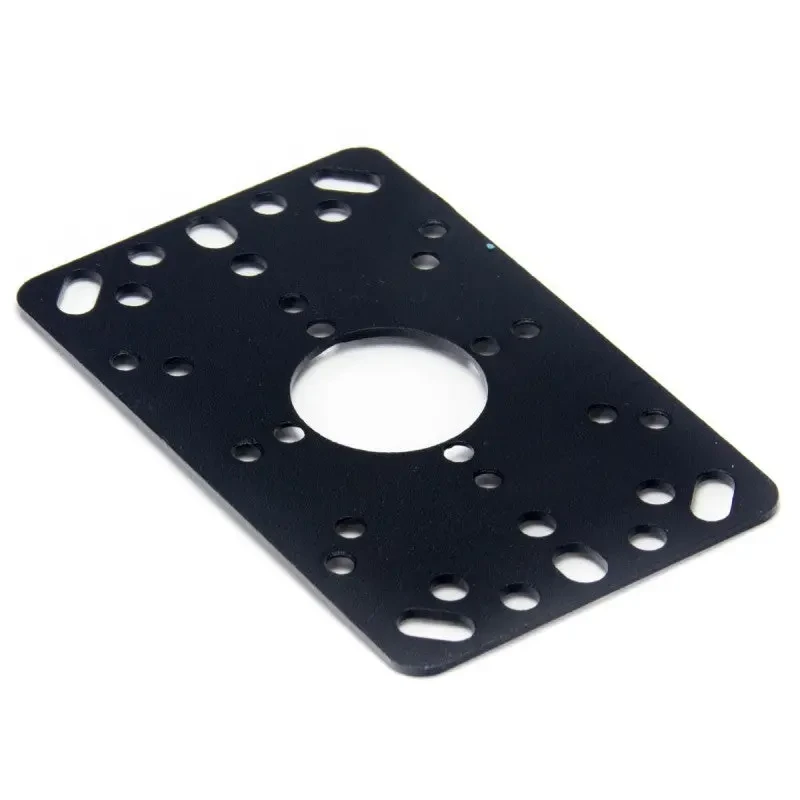

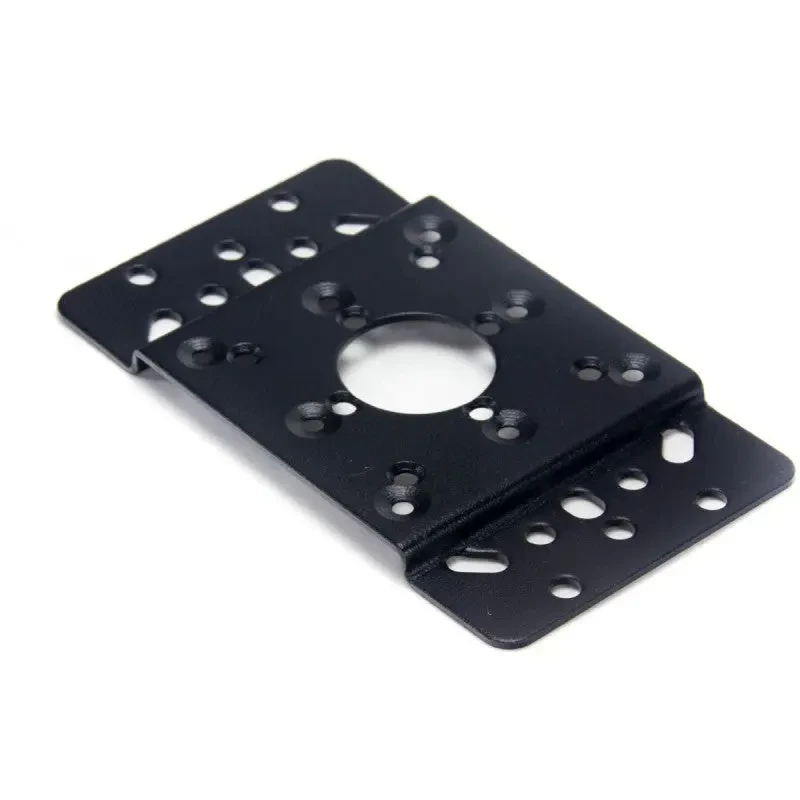

Esta placa adaptadora de montagem é usada em efetores-de extremidades de robôs, conjuntos de servomotores, caixas de engrenagens e acessórios de ferramentas. Ele foi projetado para conectar componentes de diferentes tamanhos, mantendo o alinhamento central preciso e a transmissão mecânica estável.
Os materiais incluem alumínio 6061, aço 45# e liga de aço 40Cr, selecionados por resistência, usinabilidade e estabilidade estrutural.
Fabricação de{0}alta precisão – apoiada por dados
Nossos processos de usinagem garantem controle rigoroso da geometria e precisão do alinhamento.
Esta placa adaptadora de montagem tem uma tolerância de planicidade menor ou igual a 0,02 mm, garantindo uma superfície de montagem estável e precisa.
A concentricidade e a coaxialidade são controladas em menos ou igual a 0,015 mm, garantindo o alinhamento preciso entre os componentes conectados.
A precisão da posição do furo é mantida em menos ou igual a 0,03 mm para compatibilidade confiável de montagem.
A espessura da placa varia de 8 a 20 mm, com personalização disponível para cargas mais altas ou requisitos estruturais.
A rugosidade da superfície é controlada em Ra menor ou igual a 1,6–3,2 μm. Os tratamentos de superfície incluem anodização, revestimento de óxido preto e revestimento eletrostático em pó para resistência à corrosão e durabilidade.
A faixa de temperatura operacional é de -20 graus a 60 graus.
Solução de conexão confiável para sistemas mecânicos
Fornecemos mais do que placas{0}}fornecemos soluções precisas de conexão mecânica.
Esta placa adaptadora de montagem foi projetada para conexões de flange e montagens fixadas-por parafusos, garantindo uma instalação estável e repetível.
Ele é amplamente utilizado em adaptadores de flange de robôs, conexões de motor-para{1}}redutores, módulos servo e sistemas de ferramentas de precisão.
Com mais de uma década de experiência desde 2011, temos o compromisso de fornecer componentes de adaptadores de alta-precisão que garantam uma integração confiável entre sistemas mecânicos.
Parâmetros principais
|
Parâmetro |
Especificação/gama |
|
Material |
6061 Alumínio / Aço 45# / Aço Liga 40Cr |
|
Planicidade |
Menor ou igual a 0,02 mm |
|
Concentricidade / Coaxialidade |
Menor ou igual a 0,015 mm |
|
Tolerância de posição do furo |
Menor ou igual a 0,03 mm |
|
Rugosidade Superficial |
Ra Menor ou igual a 1,6–3,2 μm |
|
Grossura |
8–20 mm (personalizável) |
|
Tipo de instalação |
Fixação de parafuso/conexão de flange |
|
Tratamento de superfície |
Óxido anodizado / preto / revestimento eletrostático em pó |
|
Temperatura de trabalho |
-20 graus a 60 graus |
|
Aplicativo |
Adaptador de flange do robô/motor-Conexão da caixa de engrenagens/Adaptador de fixação de ferramentas/Conexão do módulo servo |
